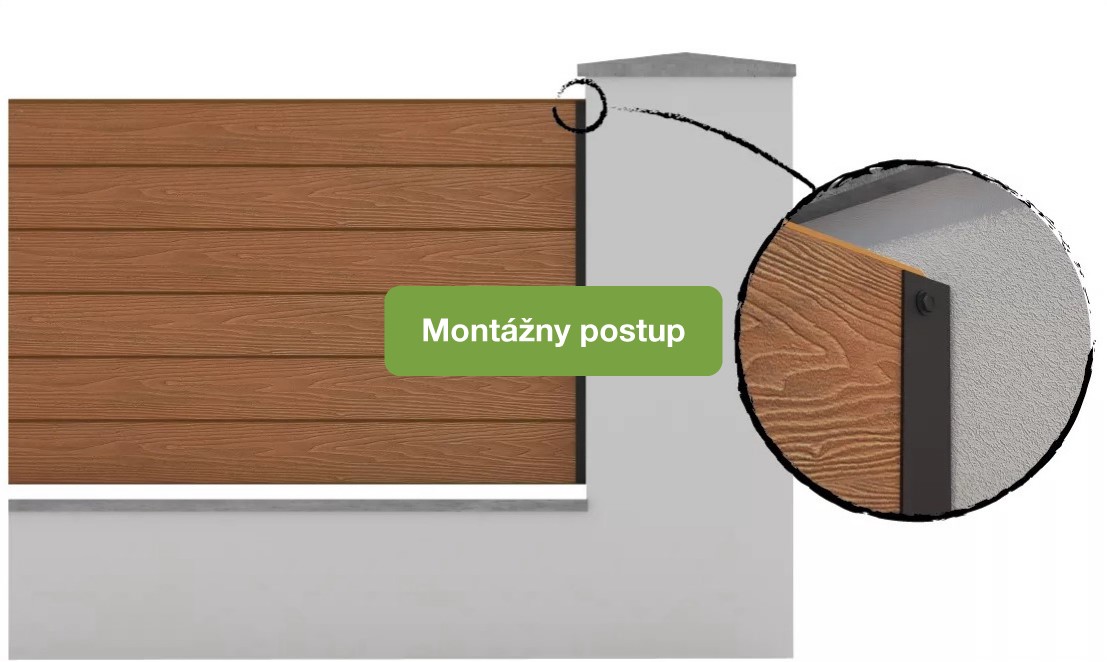

Plotový systém Woodlook spája vzhľad dreva s trvanlivosťou kompozitných materiálov. S autentickými detailmi a jednoduchou montážou poskytuje estetické riešenie pre ploty. Jeho dlhá životnosť znamená krásu bez náročnej údržby.
Krok číslo 1. Predvŕtajte si otvory do bočného U-profilu s priemerom vrtáku 6mm. (Do bočných U-profilov je nutné použiť minimálne 2 kusy z dodaných skrutiek - na začiatok a koniec bočného U-profilu resp. cca 50mm od koncov profilov). Následne priložte bočný U-profil na zvislú stranu múru a dajte ho do roviny s vodováhou. Na múre vyznačte body uchytenia bočného U-profilu. V miestach vyznačených bodov vyvŕtajte 100mm hlboké otvory s vrtákom priemeru 8mm . Následne do vyvŕtaných otvorov vložte dodané rámové hmoždinky 8*100mm. Priložte bočný U-profil a zaskrutkujte ho príslušnou skrutkou (viď. foto).
Krok číslo 2. Krycí U-profil (zhodný pre spodnú aj vrchnú časť) priložte na spodnú časť ( viď. foto). Tento spodný krycí U-profil zatiaľ neskrutkujte. Pred vložením prvej plotovej dosky Woodlook, U-profil dočasne zaistite proti posunu.
Krok číslo 3. Do pripraveného rámu (2x bočný U-profil priskrutkovaný a 1x vypodložený krycí/spodný U-profil) zasuňte prvý Woodlook profil až po stenu spodného krycieho U-profilu. Potom na oboch stranách spodného krycieho U-profilu predvŕtajte vrtákom o priemere 3mm otvory tak, aby prechádzali cez oba U-profily (bočný aj krycí U-profil) a Woodlook profil. Otvor bude hlboký max.20mm (neprevŕtať celú konštrukciu vyskladaného rámu skrz). Následne do predvŕtaných otvorov priskrutkujte dodané skrutky o rozmere 4,2*19mm. Po priskrutkovaní oboch strán spodného profilu odstráňte dočasné podloženie spodného krycieho U-profilu.
Krok číslo 4. Pokračujte vložením potrebného počtu plotových profilov Woodlook
Krok číslo 5. Po vložení posledného plotového profilu Woodlook umiestnite vrchný krycí U-profil.
Krok číslo 6. Na oboch stranách vrchného krycieho U-profilu predvŕtajte vrtákom o priemere 3mm otvory tak, aby prechádzali cez oba U-profily (bočný aj krycí U-profil) a Woodlook profil. Otvor bude hlboký max.20mm (neprevŕtať celú konštrukciu vyskladaného rámu skrz). Následne do predvŕtaných otvorov priskrutkujte dodané skrutky o rozmere 4,2*19mm.
Potrebné náradie: príklepová vŕtačka, vodováha, ceruzka, kladivo, vrták do kovu Ø3 mm a Ø6 mm, vrták do betónu Ø8 mm, skrutkovač, bit PH2 a PZ3, lepiaca páska 3M
Poznámky: Maximálna šírka plotového poľa pri danom systéme bez dodatočnej spevňujúcej konštrukcie je 1,8m. V prípade zvýšenej vôle medzi plotovým profilom Woodlook a bočným U-profilom odporúčame nalepiť na vnútorné strany U-profilu lepiacu pásku 3M. Dodávateľ nenesie zodpovednosť za systém v prípade zmeny montážneho postupu vykonaného zákazníkom. V prípade poškodenia (poškriabania) farby na skrutke alebo U-profile, je možné použiť na opravu permanentnú fixku príslušnej farby.
Krok číslo 1. Predvŕtaje si otvory do bočného U-profilu s priemerom vrtáku 6mm. (Do bočných U-profilov je nutné použiť minimálne 2 kusy z dodaných skrutiek - na začiatok a koniec bočného U-profilu resp. cca 50mm od koncov profilov). Následne priložte bočný U-profil na zvislú stranu múru a dajte ho do roviny s vodováhou. Na múre vyznačte body uchytenia bočného U-profilu. V miestach vyznačených bodov vyvŕtajte 100mm hlboké otvory s vrtákom priemeru 8mm . Následne do vyvŕtaných otvorov vložte dodané rámové hmoždinky 8*100mm. Priložte bočný U-profil a zaskrutkujte ho príslušnou skrutkou (viď. foto).
Krok číslo 2. Do pripravených bočných U-profilov zasunňte prvý plotový profil Woodlook, ktorý si vypodložte v požadovanej výške. Následne na oboch bočných U-profiloch predvŕtajte vrtákom o priemere 3mm otvory tak, aby prechádzali cez plotový profil Woodlook. Otvor bude hlboký max.19mm (neprevŕtať celú konštrukciu skrz). Následne do predvŕtaných otvorov priskrutkujte dodané skrutky o rozmere 4,2*19mm. Po priskrutkovaní oboch strán odstráňte dočasné podloženie plotového profilu.
Krok číslo 3. Pokračujte vložením potrebného počtu plotových profilov Woodlook (viď. foto).
Krok číslo 4. Na oboch bočných U-profiloch predvŕtajte vrtákom o priemere 3mm otvory tak, aby prechádzali cez posledný plotový profil Woodlook. Otvor bude hlboký max.19mm (neprevŕtať celú konštrukciu skrz). Následne do predvŕtaných otvorov priskrutkujte dodané skrutky o rozmere 4,2*19mm.
A - Bez úpravy vrchnej plotovej dosky.
B - Pre dosiahnutie rovného ukončenia vrchnej plotovej dosky (bez perodrážky) je možné upraviť Woodlook plotovú dosku odrezaním perodrážky a komôrky, pričom sa nám zmení celková šírka plotovej dosky zo 16cm na 12,5 cm.
Potrebné náradie: príklepová vŕtačka, vodováha, ceruzka, kladivo, vrták do kovu Ø3 mm a Ø6 mm, vrták do betónu Ø8 mm, skrutkovač, bit PH2 a PZ3, lepiaca páska 3M
Poznámky: Maximálna šírka plotového poľa pri danom systéme bez dodatočnej spevňujúcej konštrukcie je 1,8m. V prípade zvýšenej vôle medzi plotovým profilom Woodlook a bočným U-profilom odporúčame nalepiť na vnútorné strany U-profilu lepiacu pásku 3M. Dodávateľ nenesie zodpovednosť za systém v prípade zmeny montážneho postupu vykonaného zákazníkom. V prípade poškodenia (poškriabania) farby na skrutke alebo U-profile, je možné použiť na opravu permanentnú fixku príslušnej farby.
